INA XU120179轴承代号说明
X
U
1
2
0
1
7
9

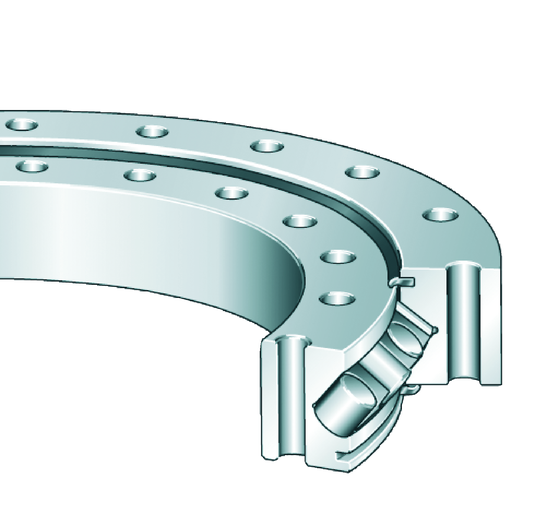

XU：无齿轮的交叉滚子回转支承轴承，两侧密封，内外圈安装孔均为通孔
120179：与轴承尺寸有关的基本代号
XU：
无齿轮的交叉滚子回转支承轴承，两侧密封，内外圈安装孔均为通孔
120179：
与轴承尺寸有关的基本代号
INA XU120179轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| di | 124.5 mm | 孔径 |
| Da | 234 mm | 外径 |
| H | 35 mm | 高度 |
| 6.358 kg | 重量 | |
| 尺寸参数 | ||
| Di | 180 mm | 外圈内径 |
| 0.2 mm | 外圈内径上公差 | |
| -0.2 | 外圈内径下公差 | |
| ha | 30 mm | 带外圈 |
| La | 214 mm | 外圈固定孔节圆直径 |
| na | 12 | 外圈固定孔数 |
| da | 178 mm | 内圈外径 |
| 0.2 mm | 内圈外径上公差 | |
| -0.2 mm | 内圈外径下公差 | |
| hi | 30 mm | 单个环的高度 |
| dB | 11 mm | 固定孔 |
| Li | 144.5 mm | 内圈固定孔节圆直径 |
| ni | 12 | 内圈固定孔数 |
| umax | 6 mm | 润滑短节最大突出量 |
| VSPmax | 0.02 mm | 最大轴承预紧 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 计算因素 | ||
| Ca | 105,000 N | 基本额定动载荷，轴向 |
| Cr | 75,000 N | 径向额定动载荷（仅适用于径向载荷） |
| C0a | 194,000 N | 基本额定静载荷，轴向 |
| C0r | 95,000 N | 径向额定静载荷（仅适用于径向载荷） |
| Fr zu. | 28,000 N | 螺钉最大径向载荷 |
