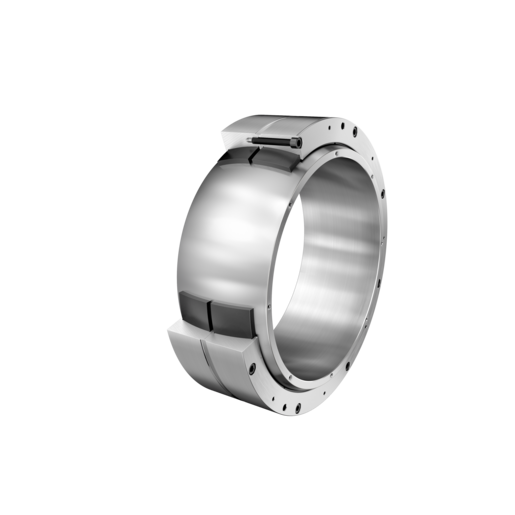

INA GE420-DF-G9轴承代号说明
G
E
4
2
0
-
D
F
-
G
9
GE：向心关节轴承
420：内径代号，公称内径：420 mm，若为英制，请参见尺寸表
-DF：免维护大尺寸向心关节轴承，内圈的曲面和外圈的外表面镀硬铬，DIN ISO 12240-1 尺寸C系列
-G9：外圈外表面镀硬铬
GE：
向心关节轴承
420：
内径代号，公称内径：420 mm，若为英制，请参见尺寸表
-DF：
免维护大尺寸向心关节轴承，内圈的曲面和外圈的外表面镀硬铬，DIN ISO 12240-1 尺寸C系列
-G9：
外圈外表面镀硬铬
INA GE420-DF-G9轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 560 mm | 轴承外径 |
| d | 420 mm | 轴承内径 |
| B | 190 mm | 内圈宽度 |
| C | 160 mm | 外圈宽度 |
| Cr | 4,700,000 N | 径向额定动载荷 |
| C0r | 7,060,000 N | 径向额定静载荷 |
| 120.4 kg | 重量 | |
| 尺寸参数 | ||
| dK | 490 mm | 滚珠直径 |
| α | 3.7 ° | 倾角 |
| Gr | 0,135-0,36 mm | 径向游隙 |
| dOT | 0.063 mm | 轴承内径，上公差 |
| dUT | 0 mm | 轴承内径，下公差 |
| dT | H7 mm | 轴承内径，公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.06 mm | 外径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.4 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| r1smin | 1.5 mm | 边缘间距 |
| r2smin | 1 mm | 边缘间距 |
| da max | 451.7 mm | 连接测量内圈 |
| Da min | 469 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 75 °C | 最高工作温度 |
INA GE420-DF-G9轴承后缀
| 密封 | 不带 | |
| 涂层 | G9 | 外圈外表面硬铬涂层，内圈孔带 H7公差 |
| 布料 | GFK+PTFE | 添加PTFE的玻璃纤维增强滑动塑料板 |
| 材质 | 钢 | 钢 |
